是否有现货：	是	认证：	ccc iso9001:2008
工作原理：	矢量控制变频器	开关方式：	PWM控制变频器
主电路工作方式：	电压型	输出类型：	三向
用途：	三相变频器	型号：	TH-HVF
规格：	4200*1500*2200	商标：	襄阳腾辉
包装：	防水包装	产量：	1000

钢铁厂风机配套的高压变频器 高压变频器生产厂家供应

钢铁厂风机设备传统的调节方法是通过调节入口或出口档板，阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板，阀门的截流过程中，当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。所以变频器的节能主要表现在风机，水泵上的应用，引风机在钢铁厂的主要作用是将锅炉的烟气抽出，维持锅炉负压的作用，烟气经过空预器，电除尘后进入到引风机，引风机将其送入到脱*系统或直接排入到烟囱，所以实现引风机的转速是至关重要的，在这里就要通过引风机配套的高压变频器来降低引我机的转速来达到节能的目的。(技术咨询热线：0710-3803078 18871091450 乔经理）

方案概述：变频器系统主回路构成方案：为了充分保证系统的可靠性，变频器同时加装工频旁路装置。变频器异常时，变频器不能正常运行，电机可以手动切换到工频运行状态下运行，以保证生产的需要；QF为甲方侧高压开关柜，由甲方提供；QS1、QS2、QS3由乙方与变频器配套提供。高压电源经用户开关柜高压开关QF到刀闸柜，经输入刀闸QS1到高压变频装置，变频装置输出经出线刀闸QS2送至电动机；高压电源还可经旁路刀闸QS3直接起动电动机。进出线刀闸QS1、QS2和旁路刀闸QS3的作用是：一旦变频装置出现故障，即可马上断开出线刀闸QS2，再断进线刀闸QS1，将变频装置隔离，手动合旁路刀闸QS3，在工频电源下起动电机运行。QS1、QS2、QS3安装在一个刀闸柜中与变频装置配套供货。QS2与QS3之间通过机械闭锁，防止误操作。电机及用户侧高压断路器QF保留甲方原有设备。

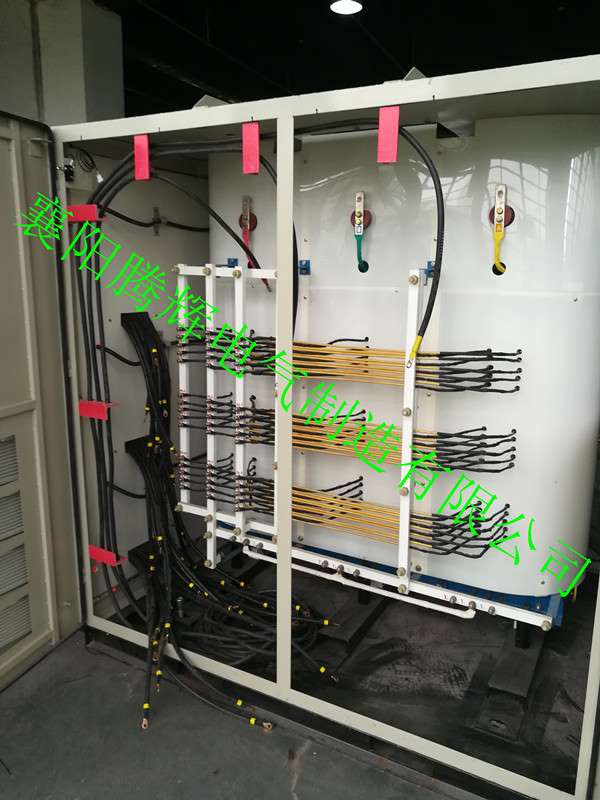

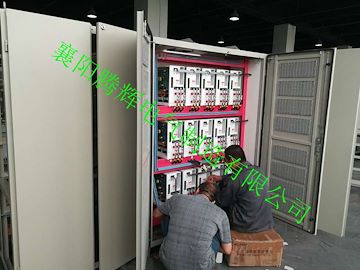

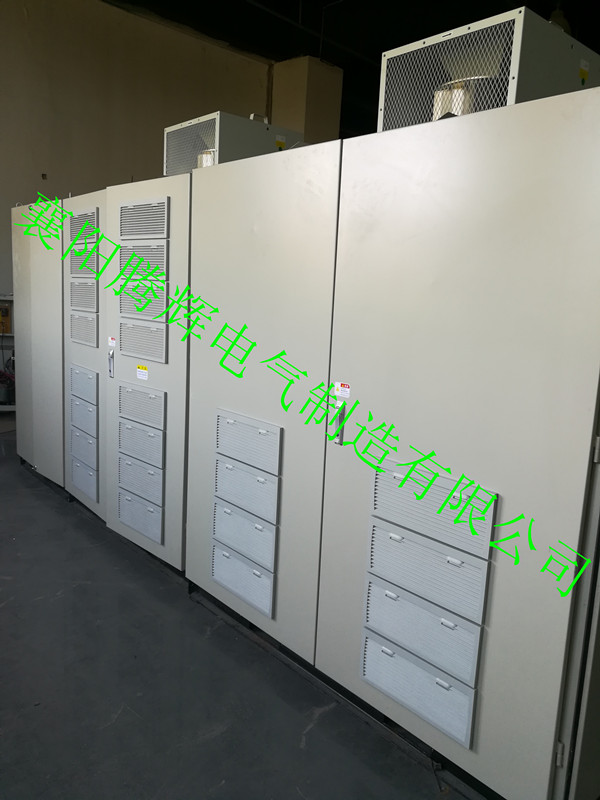

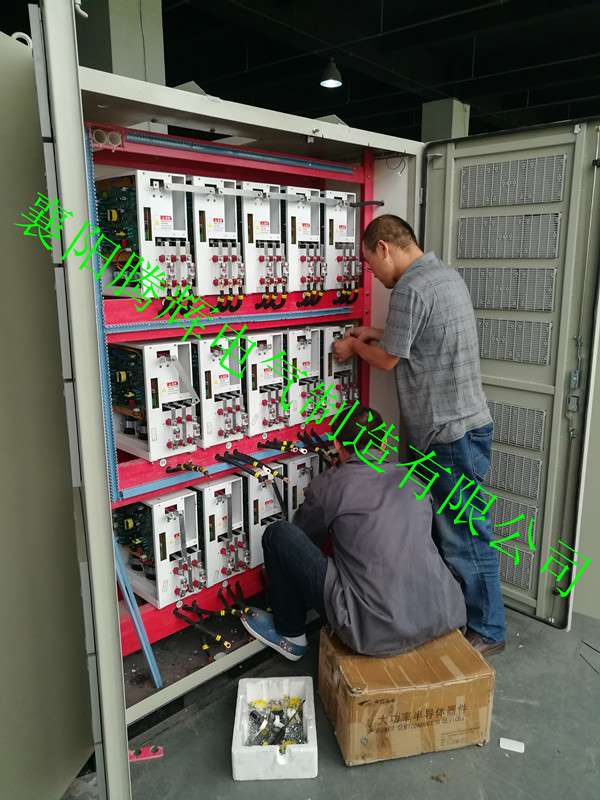

变频器的性能及技术参数：变频器采用高-高方式，输入侧直接接高压电源，输出连接高压电动机。变频器技术参数如下：安装地点 室内技术方案 交-直-交、高-高方式对电动机要求 普通鼠笼式(或绕线式)异步电机额定输入电压允许变化范围 额定电压±10%系统输出电压 0～额定电压频率输出范围 0～额定频率额定输入频率/允许变化范围 额定频率±10%变频器效率 满载时≥96%谐波 输入电压≤2%,输出电流≤2%输入侧功率因数 ≥0.95（在调速范围内）控制电源 380V±10%AC，20A控制电源型式 双电源切换高低压隔离 采用光纤噪声等级 在设备1米外≤75dB冷却方式 强迫风冷过载能力 120%过载时间1分钟，或者甲方在过载能力范围内执行设定操作键盘 液晶触摸屏界面语言 简体中文现场海拔高度 小于1000米高压电缆进出线方式 下进下出柜体颜色 柜体及眉头为B01（GSB05-1426-2001）,各柜体的底座为：黑色；变频器的相关图片

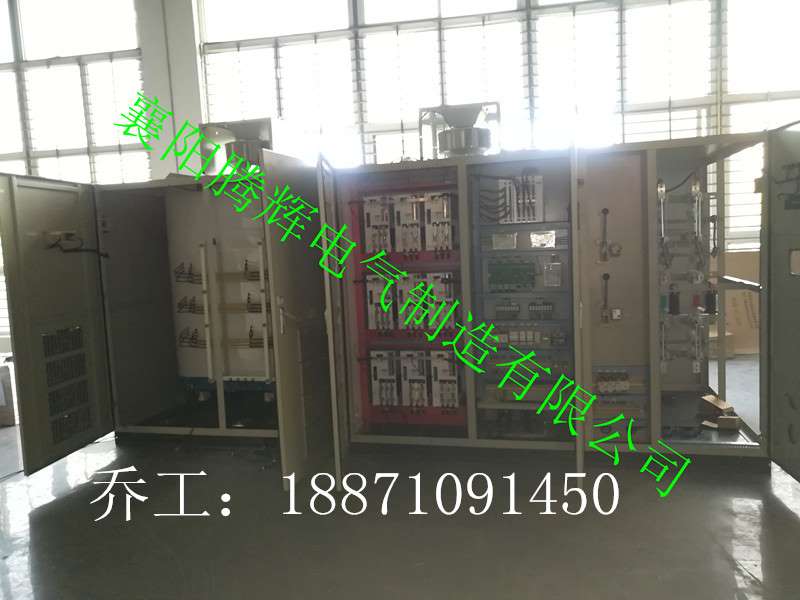

用户现场：(技术咨询热线：0710-3803078 18871091450 乔经理）

设备吊装要求a、按照包装标示的位置（设备底部）起吊；b、设备倾斜角度不得大于30度；c、不得在雨天作业。设备存贮环境要求(技术咨询热线：0710-3803078 18871091450 乔经理）变频器应放置在防雨、少尘、无腐蚀性气体的干净清洁室内环境，放置地面平整。存贮环境：户内存放，不允许露天存放存贮温度：-20～+40℃存贮环境湿度：0-85%存贮时间：小于45天因电力电子设备在不符合要求的环境存贮导致设备质量隐患而引发事故，甲方承担相关责任。A、正常情况下，甲方应在设备交货后45天内完成投运；B、若设备交货后45天后，由于甲方原因导致设备仍不能完成调试与投运的，乙方在投运前必须对设备进行必要的检测(必要时需考虑更换部分零部件)，由此所产生的费用由甲方承担。

以上针对钢铁厂风机配套的高压变频器 高压变频器生产厂家腾辉电气给您做的简单介绍，变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备，变频器主要由整流（交流变直流），滤波，逆变（直流变交流），制动单元，驱动单元，检测单元微处理单元等组成，变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能，调速的目的，另外，变频器还有很多的保护功能，如过流，过压，过载保护等等，随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用，特别是针对钢铁厂的风机，送风机，水泵等领域的应用。
