? ? ?TH-HVF高压变频柜具有调速节能功能，随着现代电力电子技术和微电子技术的迅猛发展，高压大功率变频调速装置不断地成熟起来，原来一直难于解决的高压问题，近年来通过器件串联或单元串联得到了很好的解决。其应用的领域和范围也越来越为广范，这使得高效、合理地利用能源（尤其是电能）成为了可能。电机是国民经济中主要的耗电大户，高压大功率的更为突出，而这些设备大部分都有节能的潜力。大力发展高压大功率变频调速技术，，将是时代赋予我们的一项神圣使命，而这一使命也将具有深远的意义。高压变频组成由变压器柜+功率单元格+控制柜+旁路柜组成，选高压变频，首先襄阳腾辉好变频，本地自来水厂都用的是襄阳腾辉电气生产的高压变频。受到广大用户的好评。购买咨询热线：0710-3610471 曾工 15549070422?

?

电压型变频器

由于在变频器的直流环节采用了电容元件而得名，其特点是不能进行四象限运行，当负载电动机需要制动时，需要另行安装制动电路。功率较大时，输出还需要增设正弦波滤波器。

?

●TH-HVF高压变频柜 行业应用
> 电力行业：一次风机、二次风机、送风机、引风机、排粉风机、增压风机、压缩机、抽水蓄水泵、凝结水泵、锅炉给水泵、循环水泵、灰浆泵等
> 石油、化工行业：采油注水泵、潜油泵、输油泵、电潜泵、卤水泵、循环水泵、管线输送泵、锅炉一次风机、二次风机、引风机、罗茨风机、压缩机、磨煤循环风机等
> 钢铁、冶金行业：主抽风机、高炉鼓风机、压缩风机、转炉除尘风机、引风机、二次除尘风机、煤气压缩机、送风机、高温风机、助燃风机、制氧压缩机、二氧化*风机、送水泵、给水泵、提升泵、循环水泵、冲渣泵等
> 煤炭、矿山：皮带机、对旋风机、轴流风机、除尘风机、送风机、压缩机、渣浆泵、清水泵、进料泵、搅拌泵、除垢泵、泥浆泵、介质泵、窑炉传动等
> 市政水务：污水泵、净水泵、提升泵、供水泵、热循环水泵、加压泵、引风机、送风机等
> 水泥、建材：高温风机、循环风机、窑炉引风机、窑尾风机、窑炉供风机、生料磨风机、磨煤机、生料磨风机、分选器风机、压力送风机、水泥磨排风机、煤磨除尘风机等
> 橡塑行业：密炼机、挤出机、空压机等
> 其他行业：空调空气压缩机、各类风机泵类试验台、风洞试验装置等
?

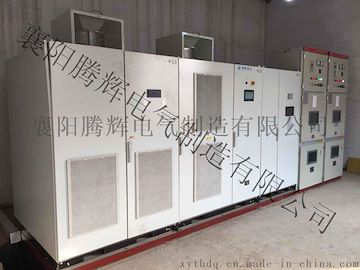

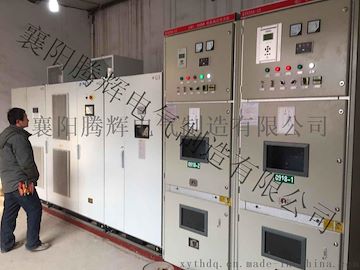

● TH-HVF高压变频柜具有调速节能功能 产品结构

● 组成部分
> 单元柜：单元柜由若干个功率单元串联叠加组成。功率单元是由三相二极管整流桥、IGBT逆变桥、电容器组等元件及驱动、保护、监测、通讯等组件组成；所有功率单元均智能化设计，具有强大的故障自诊断能力；功率单元模块化设计，便于生产和维护。
> 控制柜：控制柜是整个变频器的控制部分，其主 控系统的核心部件由ARM、DSP、FPGA组成，采用多电平PWM控制算法，确保电机的优化运行。
> 变压器柜：变压器为干式移相变压器，H级绝缘，系统最高温度可达180℃，一次侧±5%抽头可调，变压器采用江苏中电或新华都品牌。
移相变压器作用：减少谐波干扰，提高功率因数。
> 旁路柜：手动旁路柜系统的功能：变频器故障退出运行后，手动将电机切换到工频电网运行，检修安全。
自动旁路系统旁路主要功能：在变频器故障的时候将电机直接投入到工频电网，以保证生产的连续性，自动切换的过程对电网及电机无冲击。
> 启动柜：防止变频器高压送电时产生较大的励磁电流引起上级断路器的速断保护。启动柜配备标准：3kV630kW、6kV1250kW、10kV2000kW及以上标配启动柜，其他功率段选配。
?
●TH-HVF高压变频柜具有调速节能功能 产品特点
> 灵活的端子扩展，无需PLC。灵活的端子配置与扩展, 数字量/模拟量输入输出端子功能可根据用户需求灵活扩展设置,不需要PLC编程扩展，只需要设置相应参数功能。
> 矢量控制。根据编码器检测到的电机转速，结合软件矢量控制算法计算出电机转速，可实现交流电机解耦控制，控制性能可媲美直流调速系统。支持恒功率运行,支持基频以上运行（弱磁功能）。
> 电机的优质驱动。多电平PWM控制方式，提供正弦波电流输出。 共模电压和du/dt小，对电机、电缆无特殊要求，老设备变频改造，无须更换电机。
> 谐波含量小。无需增加输出滤波装置，电机不需因谐波而降额使用。谐波含量＜5%。没有谐波引起的脉动转矩，可延长电机和机械设备的使用寿命，减少维护量，节约维护费用。
> 速度追踪启动。又称飞车启动，变频器首先从最高频率向下扫频，当变频器追踪到频率与电机转速相匹配时，变频器采用独特的相位检测技术快速升至压频曲线，实现在当前电机转速的基础上直接启动。
> 机械式单元旁路。高压变频器运行过程中，单个单元出现故障时，能自动将故障单元旁路运行，保证设备的连续运行；每相最大旁路单元数为2个；单元旁路控制系统独立设计，保证设备的可靠运行。
> 工变频无扰切换。在检测电压的幅值、频率和相位后，控制高压变频器输出与电网电压同频、同相，实现变频器电源与工频电源的无扰切换。
> 曲线显示。变频器触摸屏操作界面能实时显示变频器的输出电流波形，并能选择输出电机的转速和变频器的输出功率等实时曲线，方便观察设备的运行情况。
> 母线电压自均衡技术。采用原来的S曲线减速的过程中会出现单个单元过压导致减速过程停滞，加长减速时间的情况发生；采用母线电压自均衡技术之后解决了减速过程中因单个单元母线电压偏高停止减速的情况，使得变频器的减速时间缩短为原来的66%左右,避免了减速过程中的单元过压故障。
> 断电续航。高压变频器在运行中高压瞬时掉电可持续输出2S，在这段时间之内，如高压电恢复，变频器可恢复正常运行。
> 循环软起。利用1台变频器依次启动多台电机的功能，精确的锁相、锁频功能； 启动电流最大为电机额定电流2倍，切换时间为1s以内。
> 同步机控制。支持永磁同步和他励同步两种电机；永磁同步选用绝对式编码器，该类编码器可提供电机角度绝对位置信号；他励同步机励磁柜由变频器控制，支持工频启动和变频同步启动方式。
?
● TH-HVF高压变频柜具有调速节能功能操作界面
支持中/英文操作界面在线切换功能。人性化设计，操作简单、方便。具备安全码识别保护功能。运行数据实时显示
系统信息监测显示功能。单元信息显示包括:单元母线电压、单元温度、单元光纤通信状态，单元旁路状态等。
智能故障自诊断功能，记录变频器报警故障及操作记录，便于操作及维护人员查看设备运行情况。
完善的运行情况记录功能：
历史故障/事件显示之前发生过的故障/事件信息，每隔20小时或故障清零时会自动记录一次，具有自动识别功能，最多可存最近10000条记录。支持参数及故障记录U盘导出功能
?

● 其他功能
> 断电后再启动 ? ? ? ? ? ? ? ? ? ? ? ??
> 控制电源双回路热备
> 输入输出电压、输入电流零点值自动更新（应对器件老化）
> 下垂控制(Droop)，多电机同步控制
> 加速过程中模拟量断线，且此时频率小于最小频率，则继续加速到最小频率，然后保持最小频率
> 支持虚拟示波器功能 ? ? ? ? ? ??
> 上级高压开关联动功能，实现远程/本地控制
> 外部电机故障，输入电流故障反时限(以变频器额定电流为标定) ? ? ? ? ??
> 本地、远程点动调速功能
