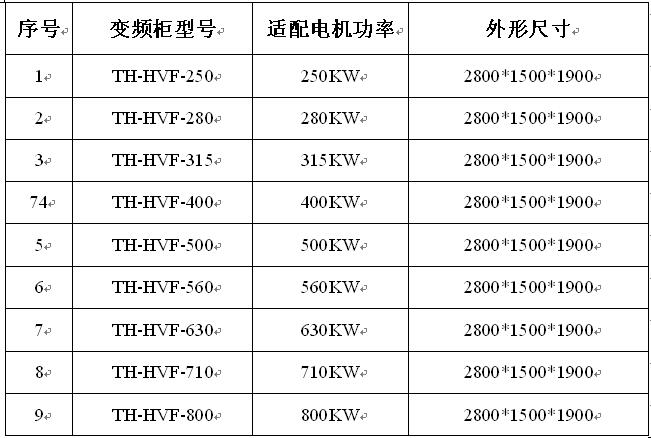

“TH-HVF高压变频器拓补结构说明丨高压变频柜”参数说明
“TH-HVF高压变频器拓补结构说明丨高压变频柜”详细介绍
TH-HVF高压变频器拓补结构说明丨高压变频柜
TH-HVF高压变频器采用先进的功率单元串联叠波技术、矢量控制技术、优化的PWM控制算法，将50HZ（60HZ）电网电压变换成0~50HZ（60HZ)的变频变压的正旋电压和正旋电流输出，对电机转速进行调整，满足用户对风机、水泵类负载调速节能，改善生产工艺的迫切需要。TH-HVF变频器适合各种通用交流电机，已经成功应用于各个经济领域，可为用户提供完善的高压（同步、异步）交流电机软起动，调速，节能和只能控制解决方案。系统采用一体化设计理念，主要有移相变压器柜，功率单元柜和控制柜及旁路（可选配）组成。

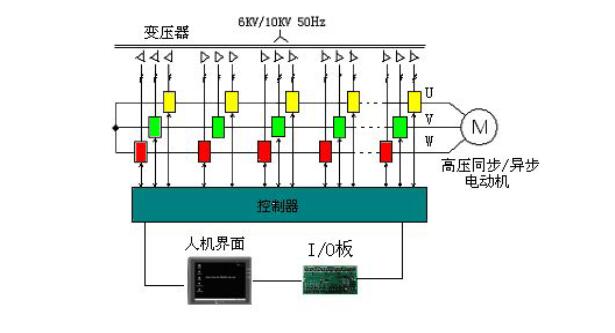

销售咨询热线：18871091455 ?07-10-3540669 ?王工！QQ1548801787 本文标价为小规格参考价格，我们竭诚为您提供周到完善的产品服务！ 高压变频器拓扑结构说明 高压变频调速系统采用直接 “ 高 - 高 ” 变换形式，为单元串联多电平拓扑结构，主体结构由多组功率模块串联而成，从而由各组低压叠加而产生需要的高压输出，它对电网谐波污染小，输入谐波畸变小于 3% ，直接满足 IEEE519-1992 的谐波抑制标准，输入功率因数高，不必采用输入谐波滤波器和功率因数补偿装置；输出波形质量好，输出电压谐波畸变小于 2% ，不存在谐波引起的电机附加发热和转矩脉动、噪音、输出 dv/dt 、共模电压等问题，不必加输出滤波器，就可以使用普通的异步电机，变频装置（ 6/10 ） kV 输出，每个系统共有（ 15/24 ）个功率单元，每（ 5/8 ）个功率单元串连构成一相，其系统结构如下图：

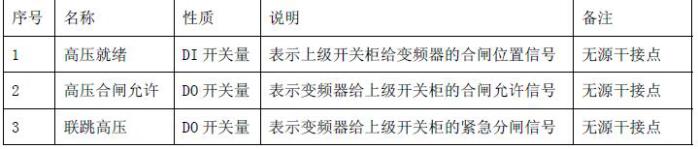

变频器与高压开关柜连接的信号

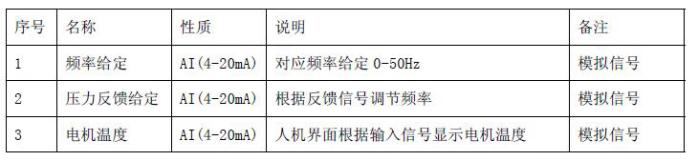

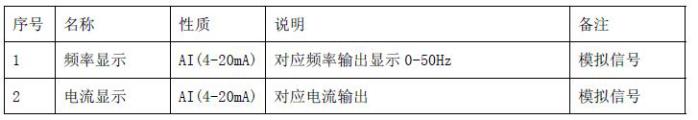

变频器模拟量输出信号  给变频器模拟量输入信号
高压变频器保护功能
变频器进线接线端子足够大，便于与进线电缆连接。变频器柜内高压引线导体能满足发热的允许值（＜65℃）。变压器在各分接头位置，能承受线端突发短路的动、热稳定而不产生任何损伤、变形及
紧固件松动。每个功率单元带两相输入熔断器保护。变频装置还具有以下基本保护功能：
a、过电压保护：检测每个功率模块的直流母线电压，如果超过额定电压的115%，则变频器保护；此保护实际上包括了对电网电压正向波动的保护。
b、欠压保护：检测每个功率模块的直流母线电压，如果低于设定值，则变频器保护；此保护实际上包括了对电网电压负向波动的保护。
c、缺相保护：缺相保护设置在每个功率模块上。当输入侧掉相或功率模块的保险熔芯损坏时，会发出报警信号并保护。
d、过电流保护：电机额定电流的180%，立即保护。
e、过载保护：电机额定电流的130%，每10 分钟允许1 分钟，超过则保护。
f、过热保护：在主要的发热元件，即整流变压器和电力电子功率器件上放置温度检测，一旦超过极限温度（变压器130℃、功率器件80℃），则保护。
g、光纤故障保护：当控制器与功率模块之间的连接光纤出现故障时，会发出报警信号并保护。
h、超频保护：变频器有最大和最小频率限制功能，使输出频率只能在规定的范围内，由此实现超频保护功能。
i、失速保护：失速保护一般针对同步电机。对于异步电机，加速过程中的失速可通过限流功能避免。减速过程中的失速有可能表现为过流和直流母线过压，对于后者，可通过在调试过程中设定安全的减速时间来避免，如果出现万一的情况，发生直流母线过压，变频器保护停机。
j、接地保护。
k、短路保护。
本文报价为小功率常规报价，具体价格可以根据用户的具体现场工况和器件要求有所波动，如果您有相关的投标设备需要咨询或订购， 销售咨询热线：18871091455 ?07-10-3540669 ?王工！QQ1548801787 本文标价为小规格参考价格，我们竭诚为您提供周到完善的产品服务！ 咨询时请提供电机电压等级、额定功率、手动挡还是自动档等重要参数信息。我们会根据您的具体要求为您提供周到完善的设计方案！ 高压变频器主要技术参数
? |
||||||||||||||||||||||||||||||
