静止式进相器的工作原理

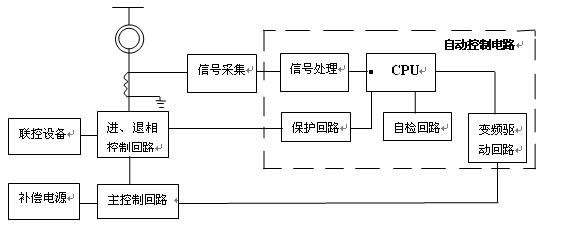

TJ静止式进相器是串接在转子回路中对电机起作用的。电机运行时，进相器采集电机转子电流信号和同步电压信号，经微处理器CPU进行数据和相位处理，控制和调整可控硅的触发信号，使可控硅组成的交—交变频器将降压后的工频电源变为和转子电流同频率，相位滞后90°的附加电势加在电机转子回路中。转子的电流和电压相位因此改变，通过磁场进而改变电机定子的电流与电压的相位角，使电机的功率因数提高，得到补偿。

其实不仅仅是进相器对电机有补偿作用， 电容补偿柜也是可以对电机进行补偿作用的。但是静止式进相器和电容补偿柜对电机的补偿作用点不同，电容补偿是在电机的前端定子侧进行补偿，静止式进相器是从电机的末端转子侧进行补偿。两者的原理截然不同。
