高压固态软起动柜装置其实也叫晶闸管软起动柜，英文简称：high voltage solid state soft starter。其广泛应用于额定电压3000—10000V的电力、建材、化工、冶金钢铁、造纸等行业。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用，是理想的高压电机起动及保护设备。
高压固态软起动柜装置是采用新理念设计的高压电机软起动装置，主要适用于鼠笼式异步、同步电动机启动和停止的控制与保护，该装置采用多个可控硅串联而成， 其中10KV所使用的可控硅的数量是30只，6KV 所使用的可控硅的数量是18只，可控硅的数量不同，可以满足的电流和电压等级也不同。

?

?

8、所有电路板均经过严格的老化试验， 只要不合格产品，一律不准上线
高压固态软起动柜的工作原理 销售热线 ?王工， 微信w

晶闸管高压软起动装置，实际是串接在三相交流相电压与三相交流异步及同步）电动机输入端之间。通过同时调节三个独立的反并联晶闸管阀组件的延时导通电角度、来改变三相异步电动机（及同步）的交流输入电压幅值，因此改变了三相输入交流电流的有效值从而达到恒流起动或者按一定斜率变化曲线起动或停车的目的。

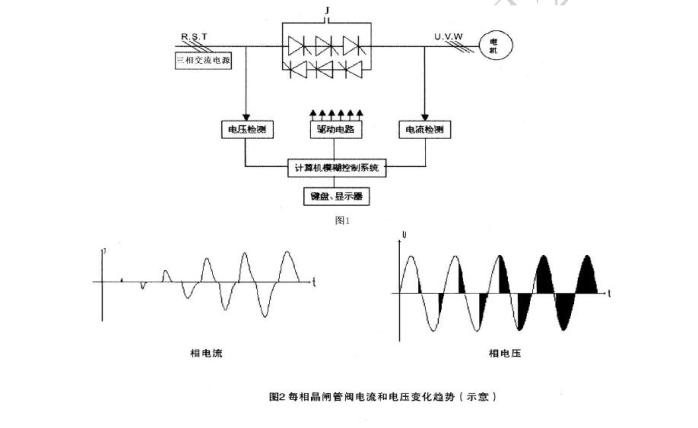

当起动完成后，三相旁路接触器J自动吸合，电动机投入电网运行（见图1）。输入/输出电压波形和电流变化的波形(见图2)。

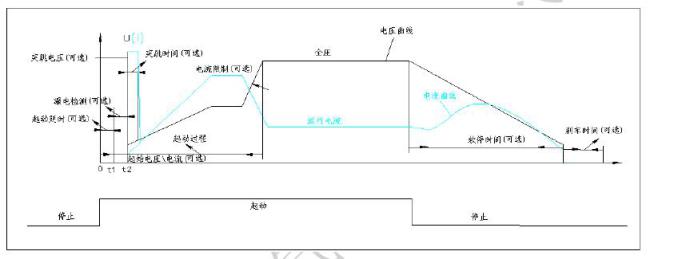

高压固态软起动柜装置具有多种起动方式：限流软起动、电压线性曲线起动、电压指数曲线起动、电流线性曲线起动，电流指数曲线起动；多种停车方式：自由停车、软停车、制动刹车，软停+制动刹车，还具有点动功能。用户可根据负载不同及具体使用条件选择不同的起动方式和停车方式。（如下图所示）

本文报价为小功率常规配置报价， 具体价格可以根据用户的具体现场工况和器件品牌要求有所波动， 如果您有相关的设备需要咨询， 销售热线 ?王工， 微信w ！ ?我们竭诚为您提供周到完善的产品服务！公司地址：湖北省襄阳市樊城区中航大道光子技术创新园！
高压固态软起动柜装置的常规尺寸是（H*D*W）：2300mm*1500mm*1000mm， 如果您的现场空间有限， 需要定制不同规格的尺寸， 欢迎您来电咨询唷！

?
