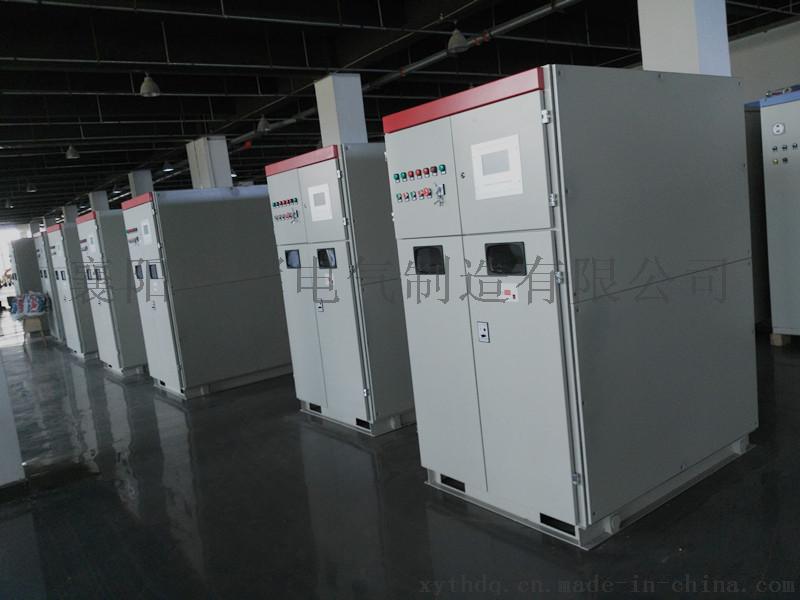

磁控软起动柜简介 磁阀式软起动控制柜 |
 |
所属目录：软起动 搜索关键字：磁控软起动柜简介 磁阀式软起动控制柜 信息简介：磁控软起动柜简介 磁阀式软起动控制柜
|
|
| 详细信息： |
|
“磁控软起动柜简介 磁阀式软起动控制柜”参数说明
“磁控软起动柜简介 磁阀式软起动控制柜”详细介绍
电力系统的主要负荷之一是三相异步电动机。在工业生产中，所用电机的功率很大，直接启动时，启动电流通常会达到额定电流值的4-7倍，对电网造成较大的冲击，影响电动机本身启动及周围负载，因此，对其实施软启动具有很大的实际意义。这时很多软起动柜厂家会推荐用户使用磁控软起动柜。
? ?
磁控软启动的工作原理
在三相异步电动机定子回路中串入可控电抗器，在异步电动机的启动和停止过程中，将交流接触器断开，通过磁阀式可控电抗器装置对电机的启动电流进行控制；而在电机正常运行过程中，交流接触器吸合，把三相交流电直接加到定子绕组上。电抗器的限流作用的强弱变化是通过控制直流励磁电流、改变铁芯的饱和度实现的，所以叫做磁控式电机软启动。
三相异步电动机直接启动时，三相交流电直接加在短路阻抗上。定子边串入可控电抗器启动时，可以理解为增大定子边电抗值，也可以理解为降低定子实际所加电压，其目的是减小启动电流。
显然，定子串可控电抗器启动，能显著降低电动机的启动电流，比较适合空载和轻载启动以及泵类、风机负载的启动。在启动时，电抗器以最大电感值接入，然后改变晶闸管的导通角，平滑连续地调节可控电抗器容量，同时电动机的反电动势逐步建立，使电动机根据负载特性的要求按照恒流或者爬坡曲线平稳启动，电磁转矩快速上升，缩短了电机启动时间。
?
磁控软起动柜控制器设计
可控电抗器的控制器采用双CPU结构，其中80C196KC的主要功能是采集电动机启动电流，根据启动电流大小调节晶闸管的导通角，发出触发脉冲，经整形放大后送至晶闸管的阴极和门极。89C55的主要功能是控制液晶显示、键盘操作以及各类报警。采用双CPU结构后，能够对控制器硬件进行模块化设计，使安装和维护较为方便，可靠性增强。
本文报价为小功率常规配置报价，具体价格可以根据用户的具体现场工况和器件要求有所波动，如果您有相关的设备需要咨询或订购， 销售咨询热线： ? ?王工！QQ 本文标价为小规格参考价格，我们竭诚为您提供周到完善的产品服务！ 磁控软起动柜的主要技术参数
性能特点：
1、可控性好，阻抗可降至初始阻抗的2%。
2、起动电流小，起动电流可在1.5le~3.5le可调，起动过程中无二次浪涌冲击。
3、可选择三种起动曲线：恒流、斜坡、突跳，以满足不同工况的要求。
4、友好的人机界面，启动参数可设定、查阅、可调整。
5、起动重复性好，起动性能不受环境温度影响。
6、兼有缺相、过流等多种保护功能。
7、体积小，免维护，使用寿命长。
? |
||||||||||||||||||||||||||||||
